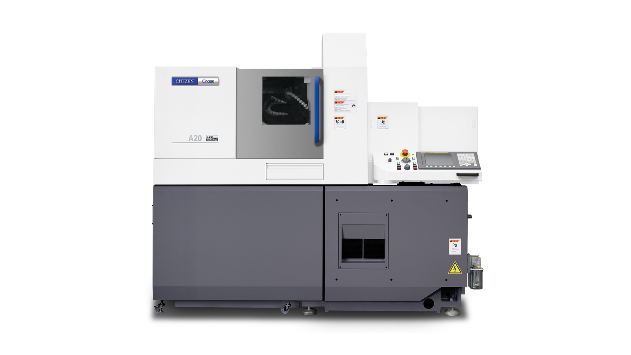

Cincom A20
zurück zur Übersicht
-
Cincom A20Fotos anzeigen »
Bereits in der Standardversion ist die A20 ideal geeignet für die vielseitigen Anforderungen einer gemischten Fertigung. Auch komplexen Aufgaben wird die A20 durch ihre anwenderorientierte Software gerecht. Das Steuerungskonzept »Streamline Control« von Citizen ermöglicht durch Überlappungsprozesse kürzere Zykluszeiten.
Daten
Cincom A20-VII | ||||
Max. Bearbeitungsdurchmesser [mm] | 20 (Opt. 25) | |||
Max. Bearbeitungslänge ohne Nachsetzen [mm] | 200 | |||
Spindeldurchlass [mm] | 26 | |||
Max. Spindeldrehzahl [min-1] | 10.000 | |||
Spindelindexierung C-Achse [°] | 0,001 | |||
Motorleistung (Built-in Motor) [kW] | 2,2/3,7 | |||
Abgreifspindel | ||||
Max. Bearbeitungsdurchmesser [mm] | 20 (Opt. 25) | |||
Max. Bearbeitungslänge [mm] | 80 | |||
Max. Spindeldrehzahl [min-1] | 8.000 | |||
Spindelindexierung C-Achse [°] | 0,001 | |||
Motorleistung (Built-in Motor) [kW] | 1,1/1,5 | |||
Angetriebene Werkzeuge an Vertikalhalter | ||||
Drehzahl [min-1] | 8.000 | |||
Motorleistung (AC Servo-Motor) [kW] | 0,75 | |||
Anzahl der Werkzeuge | 21 | |||
Werkzeugsystem | ||||
Drehwerkzeuge (Anzahl) | 4 | |||
Abstechwerkzeug (Anzahl) | 1 | |||
Abstechwerkzeug (Schaftquerschnitt) [mm] | 16 | |||
Bohrwerkzeuge für Vorder- und Rückseite (Anzahl) | 4 | |||
Bohrhalter für Rückseitenbearbeitung (Anzahl der Stationen) | 4 | |||
Werkzeugaufnahmen, Pinolen (Durchmesser) [mm] | 25,4 | |||
Werkzeugaufnahmen, Drehstähle (Schaftquerschnitt) [mm] | 12 | |||
Spannzangen und Führungsbuchse | ||||
Spannzange Haupt-/Abgreifspindel | F25 (145E) | |||
Führungsbuchse (Neukomm) | T223 (22.001) | |||
Bohrpinolen | ER16 | |||
Angetriebene Werkzeuge | ER16 / ER11 | |||

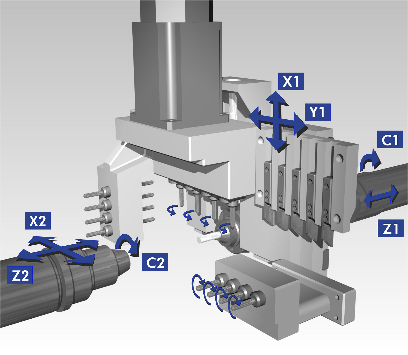

Eilgänge | ||||
X1 Achse [m/min] | 18 | |||
Z1, Y1, Z2, X2 Achse [m/min] | 32 | |||
Maschinenspezifikation | ||||
Platzbedarf (ohne Stangenvorschub) L/B/H [mm] | 2.120 x 1.226 x 1.752 | |||
Spindelhöhe [mm] | 1.050 | |||
Gewicht [kg] | 2.400 | |||
Eingangsleistung [kVA] | 6 |
